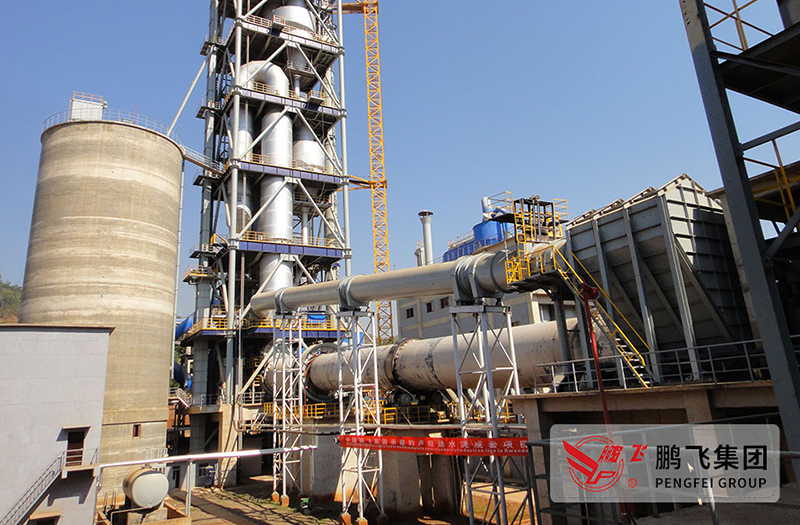

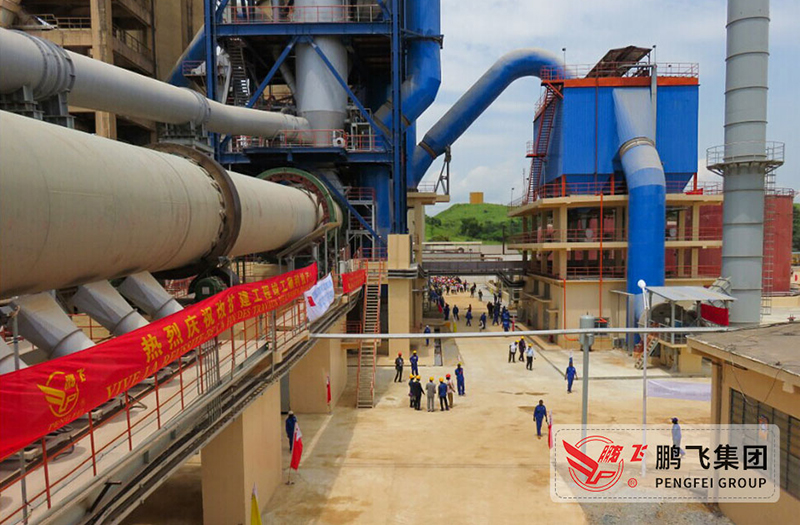

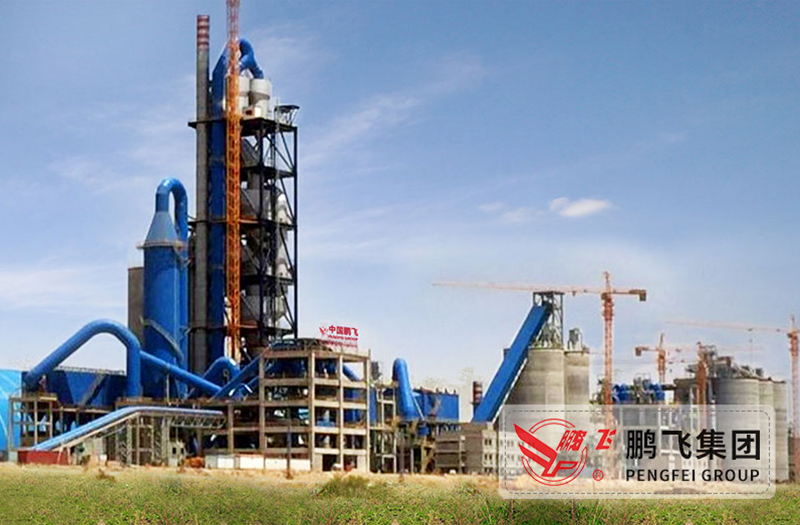

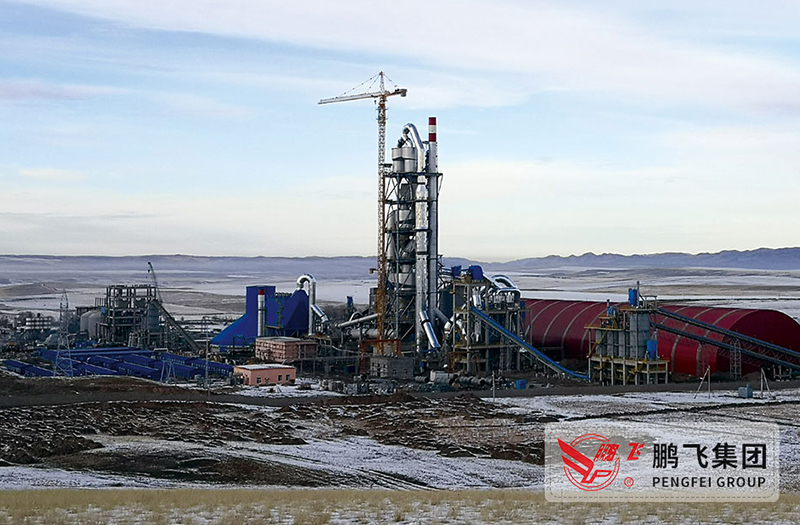

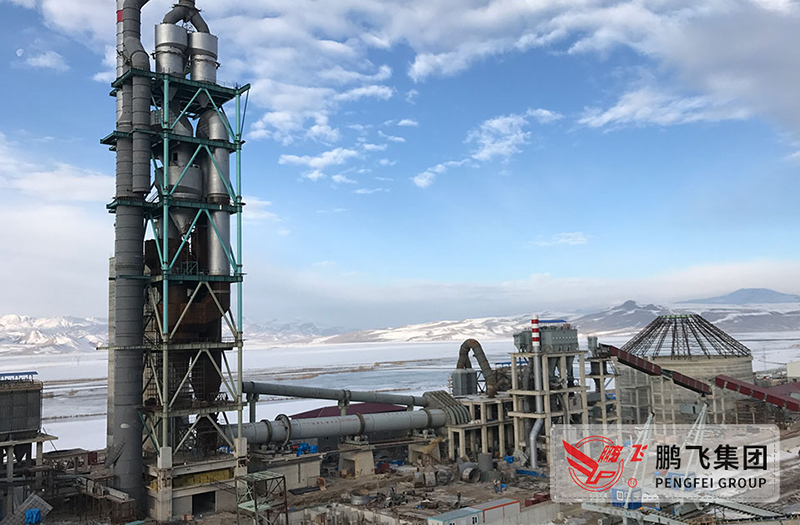

    水泥生產線

    產品概述:水泥生產線是生產水泥的一系列配套設備組成的生產線建設工程。主要由破碎設備、均化設備、生料制備設備、烘干設備、預熱分解設備、熟料燒成設備、冷卻設備、粉磨設備、包裝設備、輸送設備、環保收塵設備等構成。江蘇鵬飛集團提供水泥生產線工藝設計、土建施工、設備成套、安裝調試、技術服務、工程總承包。水泥生產線是生產水泥的一系列配套設備組成的生產線建設工程。主要由破碎設備、均化設備、生...

    咨詢電話:+86-513-88755311 88755027

    水泥生產線是生產水泥的一系列配套設備組成的生產線建設工程。主要由破碎設備、均化設備、生料制備設備、烘干設備、預熱分解設備、熟料燒成設備、冷卻設備、粉磨設備、包裝設備、輸送設備、環保收塵設備等構成。江蘇鵬飛集團提供水泥生產線工藝設計、土建施工、設備成套、安裝調試、技術服務、工程總承包。水泥生產線是生產水泥的一系列配套設備組成的生產線建設工程。主要由破碎設備、均化設備、生料制備設備、烘干設備、預熱分解設備、熟料燒成設備、冷卻設備、粉磨設備、包裝設備、輸送設備、環保收塵設備等構成。江蘇鵬飛集團提供水泥生產線工藝設計、土建施工、設備成套、安裝調試、技術服務、工程總承包。

    設備包含
    水泥生產線主要設備包括:水泥回轉窯、旋風預熱器、冷卻機、破碎機、立式磨、輥壓機、水泥磨、煤磨、烘干機、收塵器、包裝機、散裝機、輸送機、電器控制等。

    生產方法
    水泥生產以石灰石和粘土為主要原料,經破碎、配料、通過立磨粉磨制成生料,然后喂入水泥回轉窯中煅燒成熟料,再將熟料加適量石膏,摻加部分混合材料或外加劑,經水泥磨粉磨成水泥,由包裝機或散裝機運輸出廠。水泥生產設備采用干法水泥生產工藝流程,通過將原料烘干并粉磨成生料粉后,喂入干法回轉窯內煅燒成熟料,干法生產的主要優點是熱耗低。

    工藝流程
    1、石灰石破碎 自卸汽車將石灰石倒入料斗,經錘式破碎機破碎后,由帶式輸送機送到石灰石預均化堆場,利用懸臂堆料機進行分層堆料取料。取出的石灰石由帶式輸送機送至原料配料站石灰石配料倉。在入倉帶式輸送機上設有電磁除鐵器,以去除石灰石中可能的鐵件。在帶式輸送機頭部設有金屬探測器,檢測原料中是否殘存鐵件,以免原料磨輥壓機受損。 原料配料站設置石灰石、粘土等配料倉。各配料倉底設置板喂料機和定量給料機,四種原料分別由各自的定量給料機按配料要求的比例卸出,配合料經帶式輸送機、喂入生料立磨中。
    2、原料粉磨采用立式輥磨系統,利用從窯尾排出的高溫廢氣作為烘干熱源。物料經過立磨粉磨后,通過V型選粉機烘干、分級,細粉經過高效選粉機選粉后,一部分細粉經空氣輸送斜槽、斗式提升機送入生料均化庫。
    3、煤磨設置在窯尾,一部分窯尾廢氣經過旋風除塵器收塵后,作為原煤的烘干熱源。窯尾廢氣由增濕塔增濕降溫后,直接進入窯尾電收塵器,增濕塔噴水量根據增濕塔出口廢氣溫度自動控制,使廢氣溫度處于窯尾電收塵器的允許范圍內,收塵器凈化后的廢氣由排風機排入大氣。由增濕塔收集下來的窯灰,經輸送設備送至入窯喂料系統或生料均化庫。設置一座連續式生料均化庫,庫中的生料經過交替分區充氣后由周邊環形區卸至混合室,生料在混合室被充氣攪拌均勻。所需的庫底充氣由配置的羅茨風機供給。均化后的生料粉通過計量后,經空氣輸送斜槽和斗式提升機,再通過分料閥、鎖風閥分別喂入雙系列預熱器的兩個進料口。
    4、燒成車間由五級雙系列懸浮預熱器、分解爐、回轉窯、篦式冷卻機及相應的除塵系統組成,日產水泥熟料2500t。喂入預熱器的生料經預熱器預熱和分解爐中分解后,喂入窯內煅燒;出窯高溫熟料在篦式冷卻機內得到冷卻,大塊熟料由破碎機破碎后,匯同漏至風室下的小粒熟料,一并由熟料鏈斗輸送機送入熟料庫儲存。通過熟料床的熱空氣除分別給窯和分解爐提供高溫二次風及三次風外,廢氣經電收塵器凈化后由排風機排入大氣。熟料經庫底卸料裝置卸出后,由帶式輸送機送至汽車散裝站,散裝外運熟料通過設在各倉底的無塵散裝頭直接裝車。
    5、煤粉制備采用粉磨系統,利用從窯尾排出的高溫廢氣作為烘干熱源。原煤由原煤倉下的定量給料機喂入煤磨進行烘干粉磨,出磨煤粉隨氣流進入袋式收塵器,合格煤粉被收集下來,由螺旋輸送機送入帶有荷重傳感器的煤粉倉。煤粉經計量后分別送往窯頭燃燒器和窯尾分解爐燃燒。含塵氣體經防靜電袋收塵器凈化后由排風機排入大氣。煤粉倉與袋式收塵器均設有CO檢測器裝置,設有防爆閥。 全廠設一座中央化驗室,分別負責全廠原燃料、半成品和成品檢驗;并設一座空壓機站分別供全廠生產用壓縮空氣。
    6、水泥配料采用磨頭倉配料,磨機選用φ3.2×13米水泥磨,輥壓機根據情況進行配套,以達到水泥產量為180 t/h,.成品水泥由雙倉泵氣力輸送到原水泥庫中。
    水泥儲存設有4座φ12×42m圓庫,總儲量為 20000t,儲期為4.6d。由水泥粉磨系統來的水泥成品經氣力輸送至水泥儲存系統,水泥庫內設有卸料減壓錐形室及充氣裝置,充氣所需氣源由羅茨鼓風機提供。水泥包裝車間設有2臺八嘴回轉式包裝機,單臺產量為90~100t/h。

    技術參數
    序號 名稱     技術參數 能力(t/h) 數量 運轉率(%)
    1 石灰石破碎 重型板式給料機 尺寸 B2000×9018mm 550 1 17.6
    粒度 ≤1000mm
    功率 45KW(V·F)
    錘式破碎機 尺寸 PPC-2018 550 1 17.6
    粒度 ≤65mm(90%)
    功率 710 KW
    2 石灰石預混料儲存 側懸臂堆垛機 物料擺角 38° 600  1 17.6
    能力 500t/h
    刮板取料機 能力 300 t/h 300 1 32
    功率 ~125KW
    3 粘土破碎 粘土破碎機 大粒度 <400mm 80 1 20
    出料粒度(篩余10%) ≤50mm
    物料水分 ≤20%
    功率 2×37KW
    4 輔助材料和煤預混 側懸臂堆垛機 物料擺角 38° 250  1 19
    能力 250t/h
    刮板取料機 能力 150 t/h 150 2 32
    功率 ~125KW
    5 生料磨 立磨 喂料水分 ≤10% 210 1 70
    進料粒度 ≤75mm
    出料水分 ≤1%
    出料細度 ≤14%(0.09mm  residue)
    電機功率 2000KW
    選粉機 型號   1 70
    電機功率 110KW
    離心分機 能力 450000m³/h 1 70
    壓力 10000Pa
    電機功率 1800KW
    6 窯進口 高溫風機 能力 480000m³/h 104.2 1 85
    壓力 7500Pa
    電機功率 1400KW
    噴水系統 體積 8000x30000 1 85
    能力 480000m³/h
    進口氣體溫度 350℃(max.450℃)
    出口氣體溫度 <150℃
    噴水量 2.0~20m³/h
    袋式過濾器 能力 480000m³/h 1 85
    出口密度 ≤30mg/Nm³
    廢氣風機 能力 480000m³/h 1 85
    壓力 4000Pa
    電機功率 800KW
    旋風預熱器 型號 RF5/2000 1 85
    C1 2-Φ4600mm
    C2 1-Φ6500mm
    C3 1-Φ6500mm
    C4 1-Φ6800mm
    C5 1-Φ6800mm
    預分解爐系統 煅燒爐 Φ5050×30000mm 1 85
    能力 2500t/d
    7 回轉窯 型號 Φ4.0×60m 104.2 1 85.00
    斜度 4%
    0.39-4.10r/min
    電機功率 355KW(DC)
    8 熟料冷卻 篦冷機 型號 LBT2500 104.2 1 85.00
    篦冷面積 65m²
    出料溫度 +65℃
    環境溫度 +65℃
    能力 2500~3000t/d
    9 窯出口廢氣處理 熱交換 處理量 300000m³/h   1 85.00
    進口溫度 250℃(大450℃)
    出口溫度 130℃(大180℃)
    能力 300000m³/h
    出口密度 ≤30mg/Nm³
    廢氣鼓風機 能力 300000m³/h 1 85.00
    壓力 2300Pa
    電機功率 355KW
    10 水泥粉磨 水泥磨 型號 Ф3.8×13m 70~75 2 75.00
    進料粒度 ≤25mm
    產品細度
    比表面積 3400cm²/g
    電機功率 2500KW
    選粉機 型號 N2000 2 75.00
    進料能力 300t/h
    出口產品 60~100t/h
    袋式過濾器 能力 120000m³/h 2 75.00
    出口密度 ≤30mg/Nm³
    廢氣風機 能力 12000m³/h 2 75.00
    壓力 8000Pa
    11 石膏破碎 顎式破碎機 型號 PEX250×1000 20 1 20
    大粒度 <210mm
    出料粒度 ≤25mm
    電機功率 37 KW
    12 水泥包裝及散裝 八嘴回轉包裝機 稱量精度 +0.5kg-0.2kg 100 2
    散裝系統     150 3
    13 空壓站 螺桿增壓空氣壓縮機 出料能力 23m³/min   5 85.00
    出料壓力 0.8MPa
    電機功率 132KW
    14 煤粉磨 球磨機 型號 3×(7+2)m 20~22 1 68
    進料水分 ≤10%
    進料粒度 ≤25mm
    出料水分 ≤1%
    出料細度 8-10%(0.08mm 篩余)
    主機電機功率 630KW
    煤磨動態選粉機 能力 16~20t/h 1 68
    體積 36000m³/h~50000m³/h
    細度 ≤6%(0.08mm residue)
    電機功率 22KW
    袋式過濾器 能力 55000m³/h 1 68
    出口密度 ≤30mg/Nm³
