技術參數

一、技術參數

設備名稱：回轉窯

用途：6000t/d熟料生產線的水泥熟料煅燒

數量：壹臺

規格：Φ5.0×74m（筒體內徑×長度）

型式：單傳動、單液壓擋輪

窯支承：3檔

斜度： 4%（正弦）

轉速：主傳動： 0.35~4 r/min

輔助傳動： 7.58 r/h

（各部件包括：筒體部分、傳動裝置、大齒圈裝置、齒輪罩、支承裝置、帶擋輪支承裝置、冷卻風管、NC-12S擋輪油泵站、窯頭和窯尾密封裝置、回轉窯專用工具）

二、 供貨范圍及主要零部件規格

賣方提供除耐火材料以外的回轉窯主機及附屬設備，包括地腳螺栓等，詳細范圍以南京水泥工業設計研究院提供的總圖、分總圖圖紙為準；主要包括：

1．主傳動裝置

主要包括：

——主電動機：

數量：1套

生產廠家：上海南洋電機廠

型號：ZSN4-450-092

功率：710 kW

電樞電壓：660V

轉速：1000r/min

調速范圍：87.5~1000r/min

防護等級：IP44

絕緣等級：F級

冷卻方式：IC37

起動力矩：2.5倍

定子測溫元件（與主電機裝配在一起）

測速發電機（與主電機裝配在一起）

數量：1套

型號：ZYS-100A

功率： 8 W

電壓：100V

測速范圍：0~1000r/min

——主減速器(集中潤滑，潤滑裝置帶PLC控制柜)

數量：1套

生產廠家：重慶齒輪箱有限責任公司

型號：JH800C-28

中心距： 1760 mm

速比： 28

——入軸聯軸器

數量：1套

型號：MLS型聯軸器 (GB5272-85)

——出軸聯軸器

數量；1套

型式：SHM膜片聯軸器 (沈陽三環聯軸器廠)

2、輔助傳動裝置：

——電機

數量：1套

型號：Y250M-4

功率： 55 kW

電壓： 380V

轉速：1480r/min

防護等級： IP44

絕緣等級： F

——減速器

數量：1套

生產廠家：重慶齒輪箱有限責任公司

型號： JH280C-45

中心距： 620 mm

速比： 45

——入軸聯軸器

數量：1套

型號：ZLL型聯軸器 (GB5014-85)

——（出軸）斜齒離合器

數量：1套

——電動液壓塊式制動器

數量：1套

型號：YW型制動器（焦作制動器有限公司）

3、開式齒輪傳動裝置

數量：1套

型式：單傳動

速比：9.33

主要包括：

——大齒圈：1件（兩半組合）

——小齒輪：1件

大齒輪齒表面硬度：不低于220HB

小齒輪齒表面硬度：不低于280HB

規格：模數×齒數×齒寬

大齒圈： 40×196×600

小齒輪： 40×21×650

小齒輪軸承： GB/T288-94

材質：大齒圈：ZG42CrMo

小齒輪：34CrNi3Mo

小齒輪軸：35CrMo

4、齒輪罩

主要包括：

單線開式齒輪噴霧潤滑系統（南京貝奇爾機械有限公司）

數量：1套

5、窯頭密封裝置

數量：1套

型式：鋼片式密封

6、窯尾密封裝置

數量：1套

密封型式：彈簧壓緊端面密封

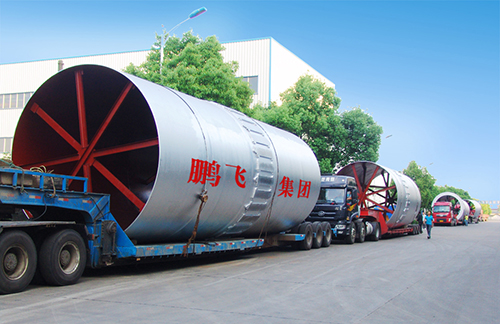

7、窯筒體

材質：２０g

跨距（從窯頭起）6－25－30－13
