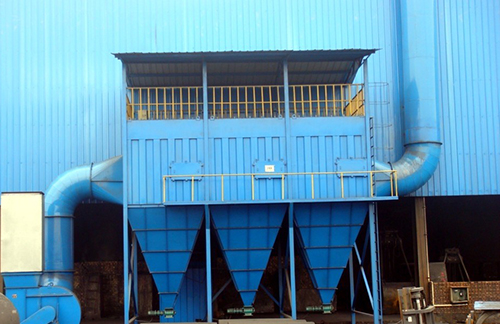

產品描述：該除塵器是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。應用于冶金、電力、化工、建材等行業。主要由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。工作時，含塵氣體由風道進入灰斗，大顆粒的粉塵直接落入灰斗底部，較小的粉塵隨氣流轉折向上進入過濾室，并被阻留在濾袋外表面，凈化了煙氣進入袋內，并經袋口和凈氣室進入出風倒，由排風口排出。...
咨詢電話：+86-513-88755311 88755027
|
型 號 技術參數 |
PPCS(A)128-6 | PPCS(A)128- | PPCS(A)128-10 | PPCA128-2×6 | PPCA128-2×7 | PPCA128-2×8 | PPCA128-2×9 | PPCA128-2×10 | PPCA128-2×11 | PPCA128-2×12 | PPCA128-2×13 | PPCA128-2×14 | ||
| 處理風量(m3/h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | 201900 | 224300 | 247600 | 269100 | 291600 | 314000 | ||
| 過濾風速(m/min) | 1.2-2.0(根據不同的揚塵點,選取不同的凈過濾風速,參見表1) | |||||||||||||
| 總過濾面積(m2) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | 2804 | 3115 | 3427 | 3738 | 4050 | 4361 | ||
| 凈過濾面積(m2) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | 2648 | 2959 | 3271 | 3582 | 3894 | 4205 | ||
| 收塵器室數(個) | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | ||
| 濾袋總數(個) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | 2304 | 2560 | 2816 | 3072 | 3328 | 3584 | ||
| 收塵器阻力（Pa） | 1470-1770 | |||||||||||||
| 進口氣體含塵濃度(g/m3標) | <1300 | |||||||||||||
| 出口氣體含塵濃度(g/m3標) | <0.1 | |||||||||||||
| 收塵器承受負壓（Pa） | 6860 | |||||||||||||
|
清 灰 壓縮空氣 |
壓力（Pa） | (5-7)×105 | ||||||||||||
|
耗氣量 (m3標/min) |
3.6 | 5.4 | 6.0 | 7.0 | 8.3 | 9.5 | 10.7 | 12 | 13.1 | 14.3 | 15.5 | 16.7 | ||
|
脈沖閥 (帶電磁閥) |
數量(個) | 12 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | |
| 規格(英寸) | 2 1/2” | |||||||||||||
|
提升閥 (帶氣缸) |
數量(個) | 6 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
| 規格(mm) | 提升閥板直徑Ф725，氣缸直徑Ф100 | |||||||||||||
| 剛性葉輪給料機 | 下料口300×300mm,減速電機功率1.1kw,產量24m3/h | 電動雙板閥規格305×915mm,轉速175r/min,減速電機型號XWD4-7-1/37功率4kw, | ||||||||||||
|
螺 旋 輸送機 |
規 格 | 直徑Ф300, 產量21m3/h | ||||||||||||
| 減速電機 | 型號XWD2.2-5-1/43,功率2.2kw | |||||||||||||
| 空氣輸送斜槽 | 斜槽規格250mm，所需風量為2.0m3/m2透氣層，風壓6260Pa，風機選型和管道配置選用者負責，如進口氣體含塵濃度大于700g/m3標，應選用需螺旋輸送機的收塵器 | |||||||||||||
| 清灰程序控制器 | 輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參置控制器的說明書 | |||||||||||||
| 濾袋規格和材質 | 直徑×長度 Ф130×3060mm ，滌綸針刺氈重量450g/m2,使用面積120℃ | |||||||||||||
| 保溫層面積(m2) | 125 | 196 | 205 | 323 | 247 | 262 | 277 | 292 | 307 | 322 | 337 | 352 | ||
| 設備總重(約值，不包括保溫層)(kg) | 20100 | 26400 | 28900 | 36600 | 43900 | 50000 | 55400 | 60000 | 65400 | 72000 | 78000 | 84000 | ||
